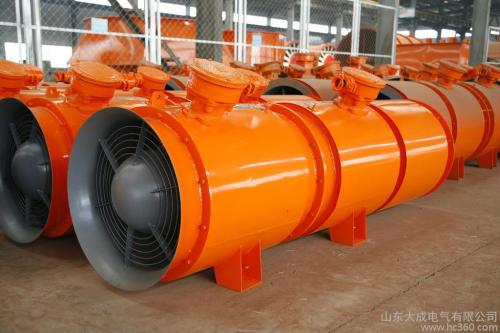

SDS型隧道射流风机

钛合金风机
不锈钢风机
窑炉引风机(120-280°)
高压离心风机
锅炉风机(0-80°)
耐磨风机
高温风机(300°-900°)
轴流风机

SDS型隧道射流风机

SDA(SD)系列隧道风机

1、隧道风机用途

     SDA系列低噪声隧道轴流通风机亦是动叶可调式单级叶轮旋转,由一台配有进口瑞典轴承的专用电动机直接驱动单级叶轮。

     隧道轴流风机广泛用于铁路隧道,公路隧道水利建设工程、矿山、电站及地下其他工程施工场合进行换气的理想通风动力设备。

随着隧道挖进深度的增加,通过调节叶片安装角度得到不同的风机性能,逐渐增大流量压力,从而降低风机运行费用。风机允许反风运转,但须叶轮完全静止后起动反风运转。

输送介质为空气,含尘量<150mg/3,工作温度-20~40℃,相对湿度<50%。

对于防爆要求工程施工场合,通风机按防爆技术条件要求设计制造,防爆标准dI。

该系列风机工程适应范围宽,使用寿命长,是隧道、矿山及相关工程领域内通风设备的理想换代产品。

2、隧道风机特点     隧道轴流通风机由三段组成:进口消声器(集风器、整流器、守流器、消声器);风机段(机壳部、叶轮部、电动机);出口消声段(整流器、导流器、消声器)。

1)叶轮部:由叶片和轮毂,其中轮毂采用ZG230~450铸钢加工而成,叶片采用ZL104铝硅合金精密铸造经加工而成,可调机翼型叶片,叶片根部和尾部,在设计、工艺、铸造、加工均作了足够的加强,其安装角度根据不同性能参数要求可调节,调节方式为停机后,叶轮处于静止状态,逐个调节叶片。叶轮经过严格的静、动平衡校正,超转速试验运转平稳可靠。

2)机壳部:由普通钢板焊接而成,内筒上配置交焊接静止后导流叶片,并经消除焊接应力处理。

3)消声器:根据该系列风机声音频谱特性,采用镀锌钢板、穿孔板、吸声材料、卷流板、导流器而设计,并有效地控制了气流流动动力噪声和辐射声。


单级单速SDA-A型低噪声隧道轴流通风机性能表

型号

叶轮直径

mm

流量

m3/h

全压

Pa

转速

r/min

配用电动机功率

KW

A声级

dB

重量

kg

SDA50A-T7

500

15000

1200

2920

7.5

77

292

SDA56A-T11

560

18000

1500

2930

11

79

392

SDA63A-T22

630

28800

2000

2930

22

83

597

SDA71A-T30

710

36000

2200

2950

30

86

805

SDA100A-F45

1000

57600

2100

1480

45

86

1350

SDA110A-F55

1100

72000

2000

1480

55

88

1670

SDA110A-F75

1100

90000

2200

1480

75

90

1790

SDA125A-F90

1250

108000

2200

1480

90

92

2230

SDA125A-110

1250

142000

2100

1480

110

91

2320

单级双速SDA-A型低噪声隧道轴流通风机性能表

型号

叶轮直径

mm

流量

m3/h

全压

Pa

转速

r/min

配用电动机功率

KW

A声级

dB

重量

kg

SDA100AD-FS45

1000

57600

2100

1480

47

86

1490

37800

900

970

16

75

SDA110AD-FS55

1100

72000

2000

1480

55

88

2150

47000

860

970

18.5

77

SDA110AD-FS75

1100

90000

2200

1480

84

90

2280

58900

945

970

28

81

SDA125AD-FS90

1250

108000

2200

1480

95

91

2420

70800

945

970

32

80







1、隧道轴流风机用途

SDT(原SD)系列低噪声隧道轴流通风机是动叶可调试双级叶轮对旋,有两台配有进口SKF瑞典轴承的专用电动机直接驱动两个旋向相反的叶轮。

隧道轴流风机广泛用于铁路隧道,公路隧道水利建设工程、矿山、电站及地下其他工程施工场合进行换气的理想通风动力设备。

随着隧道挖进深度的增加,通过调节叶片安装角度得到不同的风机性能,逐渐增大流量压力,从而降低风机运行费用。风机允许反风运转,但须叶轮完全静止后起动反风运转。

输送介质为空气,含尘量<150mg/3,工作温度-20~40℃,相对湿度<50%。

对于防爆要求工程施工场合,通风机按防爆技术条件要求设计制造,防爆标准dI。

隧道轴流风机工程适应范围宽,使用寿命长,是隧道、矿山及相关工程领域内通风设备的理想换代产品。

2、特点     隧道轴流通风机由三段组成:进口消声器(集风器、整流器、守流器、消声器);风机段(机壳部、叶轮部、电动机);出口消声段(整流器、导流器、消声器)。

1)叶轮部:由叶片和轮毂,其中轮毂采用ZG230~450铸钢加工而成,叶片采用ZL104铝硅合金精密铸造经加工而成,可调机翼型叶片,叶片根部和尾部,在设计、工艺、铸造、加工均作了足够的加强,其安装角度根据不同性能参数要求可调节,调节方式为停机后,叶轮处于静止状态,逐个调节叶片。叶轮经过严格的静、动平衡校正,超转速试验运转平稳可靠。

2)机壳部:由普通钢板焊接而成,内筒上配置交焊接静止后导流叶片,并经消除焊接应力处理。

3)消声器:根据该系列风机声音频谱特性,采用镀锌钢板、穿孔板、吸声材料、卷流板、导流器而设计,并有效地控制了气流流动动力噪声和辐射声。

4)电动机:经特殊设计制造,适用于海拔高度3500m工作运行要求,其工作电压380V,频率50Hz,绝缘等级F级,防护等级IP54。轴承采用SKF瑞典进口轴承,能承受双向载荷,可长期连续运行工作,无需维护。

3、性能与选择

SDT双级对旋动叶可调式低噪声隧道轴流通风机性能参数表

风机型号

动叶直径mm

转速r/min

流量m3/h

全压Pa

A声级dB

功率KW

SDT-50A

500

2930

15000

2500

80

Y2-7.5×2

SDT-56A

560

19500

3000

81.5

Y2-11×2

SDT-60A

600

30000

4900

83

Y2-30×2

SDT-63A

630

35000

5300

85

Y2-37×2

SDT-80A

800

1480

49500

4900

84

Y4-45×2

SDT-90A

900

54700

4900

86

Y4-55×2

SDT-100A

1000

60000

4900

89

Y4-60×2

SDT-112A

1120

83000

4800

91

Y4-80×2

SDT-125A

1250

120000

4800

92

Y4-110×2

SDT-140A

1400

980

150000

4000

90

Y6-115×2

SDT-150A

1500

175000

4000

92

Y6-132×2

SDT-160A

1600

220000

4000

94

Y6-160×2

SDT-180A

1800

240000

4100

95

Y6-220×2
